Как сделать вентиляцию в ванной и туалете
В данной статье описан самый обычный бытовой случай в хрущёвках - в ванной есть вентиляция, в туалете нет. Между туалетом и ванной в стене-перемычке есть отверстие. По задумке советских строителей: в семьях, если кто-то засел на унитазе, довольно быстро все узнают об этом в коридоре по запахам из ванной. Это только одна сторона проблемы, вторая - если сушить бельё в ванной, в туалете, как ни странно, разводится сырость.
Нижеописанный способ достаточно топорный, поэтому придусматривает ещё дизайнерское решение, чтобы закрыть гофротрубу. Конечно всё выполняется ещё до ремонта в ванной.
Исходник (вид из ванной):
Слева - выход в шахту. Справа - окно в сортир. Вентиляционные отверстия длинные и прямоугольные. Раздалбливать и вынимать кирпичи из вентиляционного короба единагласно запрещено соседями. Проведение прямой плоской трубы по стене с вырубкой отверстия в туалет отпадает по причине близости сливной трубы с той стороны к стене (к тому же там шкаф, который не имеет смысла вентилировать).
Идея вентиляции в туалете очень простая - фольгированная труба напрямую с одного отверсия в другое без лишних поворотов и изгибов.
Труба выбрана диаметром 120мм. Она чуть больше отверсий, но сохранит и обеспечит хорошую тягу из сорира в шахту. Так сказать, убиваем красоту в угоду производительности (ну а что делать?!).
К сожалению, решёток в продаже подходящего размера не нашлось, поэтому пришлось изобретать из двух.
Первая решётка с отверсием и адаптером для трубы под 120 мм и ограничителем:
Отсюда мне нужен выход только под гофру.
Лишнее отпиливаю:
... так у меня отсверстие в шахту больше, и его закроет другая решётка - от Dospel (единственная подошла по ширине ~180мм):
Все решётки прекрасно закрывают отверстие в шахту, но своей внутренней частью туда не помещаются, поэтому изобретаю рамку из бруса:

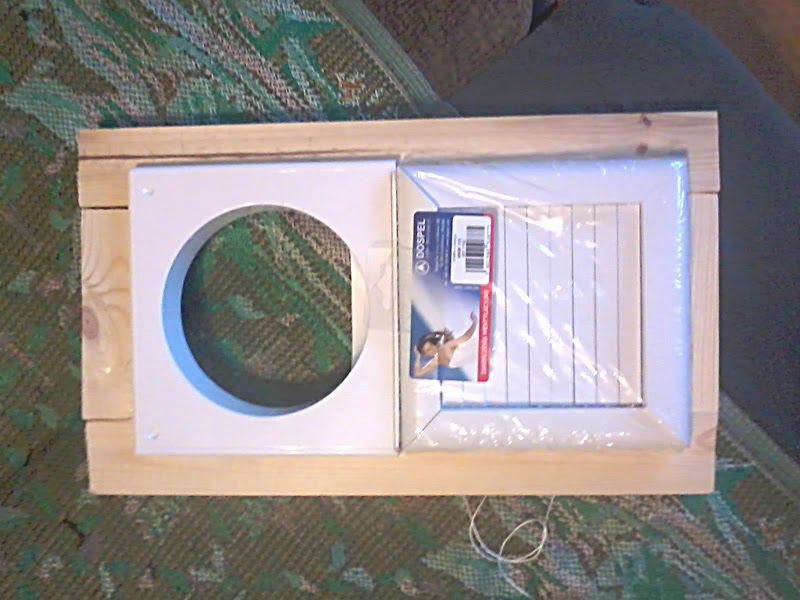

Прикидываю, как все вентиляционные решётки войдут в неё:
Рамку крашу водостойким акрилом (для радиаторов отопления) и прикручиваю к отверсию вентиляционной шахты:
К отверстию, ведущему в туалет, прикручиваю более дешёвый вариант:
На гофру надеваю адаптер и сажаю на силикон:
То есть с одно стороны получится съёмный вариант гофры, с другой несъёмный (просто туго одевается, держится хорошо).
Далее прикручиваю оставшуюся решётку. Конструкция в сборе:

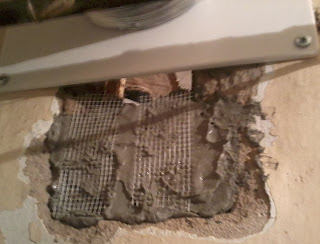

Затем закладываю серпянкой (штукатурная сетка) и замазываю поэтапно всё, что не закрылось вентиляционным адаптером:
При окончательной отделке придётся гофру закрывать коробом из хорошо обработанного гипсокартона (ванная - помещение повышенной влажности). При желании можно поставить вентилятор и в ванную (в данном примере это не требуется, тяга хорошая).
В туалет вентилятор ставить придётся. Хотя тяги и на него вполне хватает. Но об этом в следующий раз.
Оцените статью:
Ярлыки: ванная, туалет
